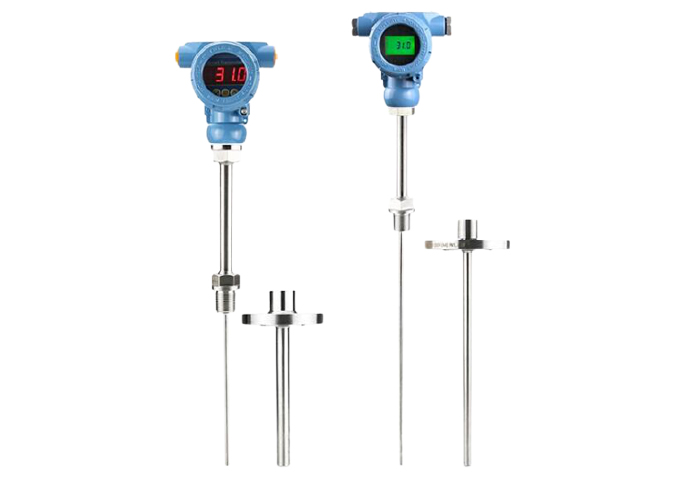

射頻電容式導納物位計主要由檢測部分和變送部分組成，檢測部分包括探頭、保護套外殼等；變送部分包括振蕩緩沖電路、頻率變換及掛料處理電路、誤差修正放大器、信號解調器、調制驅動放大器、濾波阻尼環節、電壓限制及電壓電流轉換電路等。

根據電橋原理，由于液位升高而增大的電容使電橋失去平衡，同時正比于電橋不平衡度的解調器輸出電壓，經濾波放大、輸出阻尼、電壓/電流轉換后，輸出與物位 成正比的4-20mA電流信號。

無論是射頻電容式物位計或射頻導納物位計都能準確測量介質的物位，但與普通射頻電容式物位計相比，射頻導納物位計更適合測量料位，因?yàn)樗梢暂^好地處理掛料對料位測量的影響。

存放強導電性物料的容器，由于物料是導電的，接地點可以被認為在探頭絕緣層的表面，對變送器探頭來說僅表現為１只純電容；隨著容器排料，探桿上會產生掛料，而掛料具有阻抗，導致以前的純電容現在變成了由電容和電阻組成的復阻抗，從而引起測量誤差，這是由于掛料的電阻遠大于液體中的電阻而造成的，這種由電阻和電容組合而成的復合信號稱之為導納。射頻導納物位計增加了２個電路來解決檢測探頭掛料問題。
