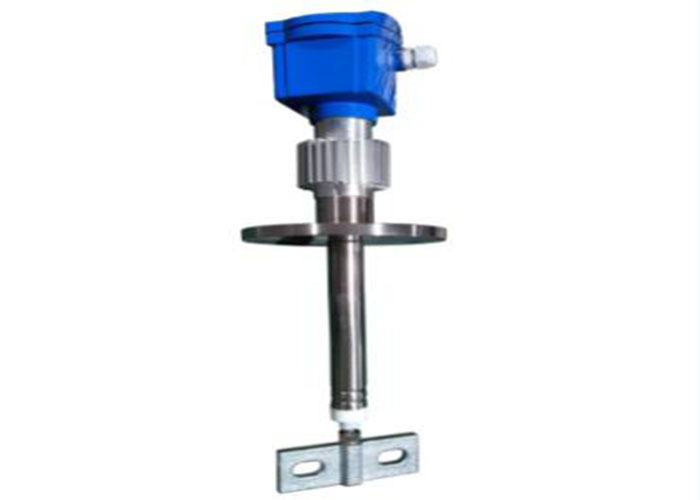

電容式物位計結構簡單，安裝簡便，測量范圍廣既可以測量液位也可以測量粉末料位。對應不同的測量介質，需要選擇相對應的正確型號的電容式物位計。

當測量導電性好的液體介質時，導電體容器和液體形成了電容器的其中一個電極，而被絕緣管包裹的金屬插入電極則作為電容器的另外一個電極。這三種共同組成了一個圓筒形電容器。當容器材質為非導電體時，則需要加裝一根接地電極，為保證電容式物位計測量的準確性，兩個電極中的一個需要可靠接地。

當測量不導電的液位時，當用于較稀的非導電液體（如輕油等）時，可采用一金屬電極，外部同軸套上一金屬管，相互絕緣固定，以被測介質為中間絕緣物質構成同軸套筒形電容器。

（3）當測量粉狀非導電固體料位和粘滯性非導電液體液位時，可采用金屬電極直接插入圓筒型容器的中心，將儀表地線與容器相連，以容器作為外電極，料或液體作為絕緣介質構成圓筒型電容器。

所以應根據現場實際情況，即被測介質的性質（導電特性、粘滯性）、容器類型（規則/非規則金屬罐、規則/非規則非金屬罐），選擇合適的電容物位計。

2、應用中常見故障的處理

如果電容式物位計選型正確、安裝合理，一般很少出現故障，因此選型和安裝時應注意：

（1）介質的介電常數應穩定（對于非導電介質）；

（2）對于軟纜型傳感器，安裝時需考慮傳感器周圍均衡，應遠離爬梯等；

（3）安裝時應遠離設備出入口；

（4）同軸型傳感器應防堵。

常見故障有二種：

（1）傳感器漏電（對于導電介質用傳感器，絕緣層磨損時會漏電）；

（2）電路損壞。

判定方法：

（1）用萬用表電阻檔測量傳感器引線與大地間電阻，若阻值無限大，則傳感器不漏電；否則傳感器漏電需更換。

（2）將傳感器斷電，拆掉傳感器引線，通電用手觸摸電路傳感器端子，同時觀察輸出電流：若電流有變化，則電路板沒有損壞；否則電路板損壞，需更換。

如果被測介質是導電的粘滯性介質，當液位下降時，由于電極套管上仍粘附一層被測介質，因此會造成虛假的液位指示，在這種情況下應定期清洗探頭。而在測量粘滯性非導電液體時，當液位下降后，光電極上會附上一薄層介質，但這不影響儀表的正常測量。

3、標定方法

（1）如果現場條件好、液面可以隨意調整，那么先使液面下降至零點，調整零點電位器使顯示儀表指示0%，電流輸出為4mA；使液面上升至滿點，調整量程電位器使顯示儀表指示滿量程，電流輸出為20mA。重復上述調整步驟，直到零滿位準確為止。

（2）如果不可能重復進行現場設備液位排空和滿位的調整，則采用傳感器提升方法。

假設安裝時液面高度為h1，將傳感器提起△h，從公式△h/h=(I1-I2)/16計算出I2。其中h為滿量程時液面高度；I1為液面高度為h1的電流輸出；I2為液面提起△h的電流輸出。調整傳感器量程電位器使輸出電流為I2。

放回傳感器，根據h1/h=(I-4)/16計算I值，其中I為液面高度為h1時的電流輸出。調整傳感器零點電位器，使輸出電流為I值。至此標定結束。

三、結論

電容式物位計適用于各種導電、非導電液體的液位或粘性料位的遠距離連續測量和指示，也可以和其它電動儀表配套使用，以實現液位或料位的自動記錄、調節和檢控。其亦可用于導電和非導電液體之間及二種介電常數不同的非導電液體之間的界面測量。電容物位計合理的選型與正確的接地是其實現準確測量以及正常運行的前提。
